Las aplicaciones de los electroimanes son muy variadas. Seguidamente, exponemos algunas de las más relevantes:

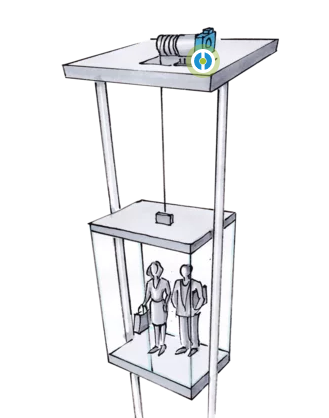

Se utilizan sobre todo en ascensores, montacargas y grúas.

Las zapatas de frenado se abren mediante un electroimán cuando existe una situación normal, es decir, cuando hay tensión en la red. Si por causa de una avería desaparece el suministro de energía eléctrica, las zapatas se cierran sobre la superficie de un tambor, con lo que frenan el sistema e impiden la caída al vacío de la carga.

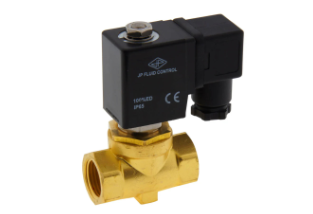

La válvula abre o cierra el circuito hidráulico o neumático según sea o no alimentada la bobina del electroimán que lleva incorporado.

La aplicación de las electroválvulas está muy extendida en todo tipo de aplicaciones industriales, donde la automatización de los fluidos tiene una gran importancia.

Por ejemplo, las lavadoras automáticas tienen una electroválvula para abrir el circuito de admisión de agua.

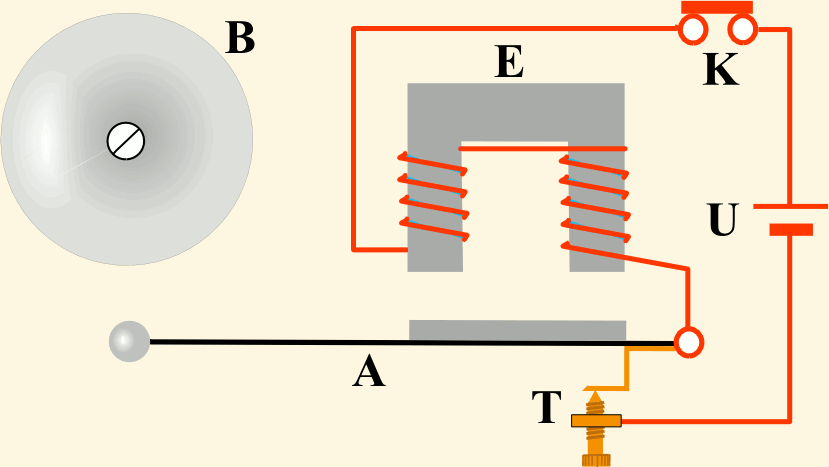

Un timbre eléctrico es un dispositivo electromecánico que convierte energía eléctrica en sonido mediante el uso de un electroimán y un sistema de contacto intermitente.

Al presionar el pulsador, se cierra el circuito. La corriente pasa por la bobina → se genera un campo magnético que atrae la armadura haciendo que un martillo golpee la campana.

Si se corta la corriente → desaparece el campo magnético y un resorte devuelve la armadura a su posición inicial.

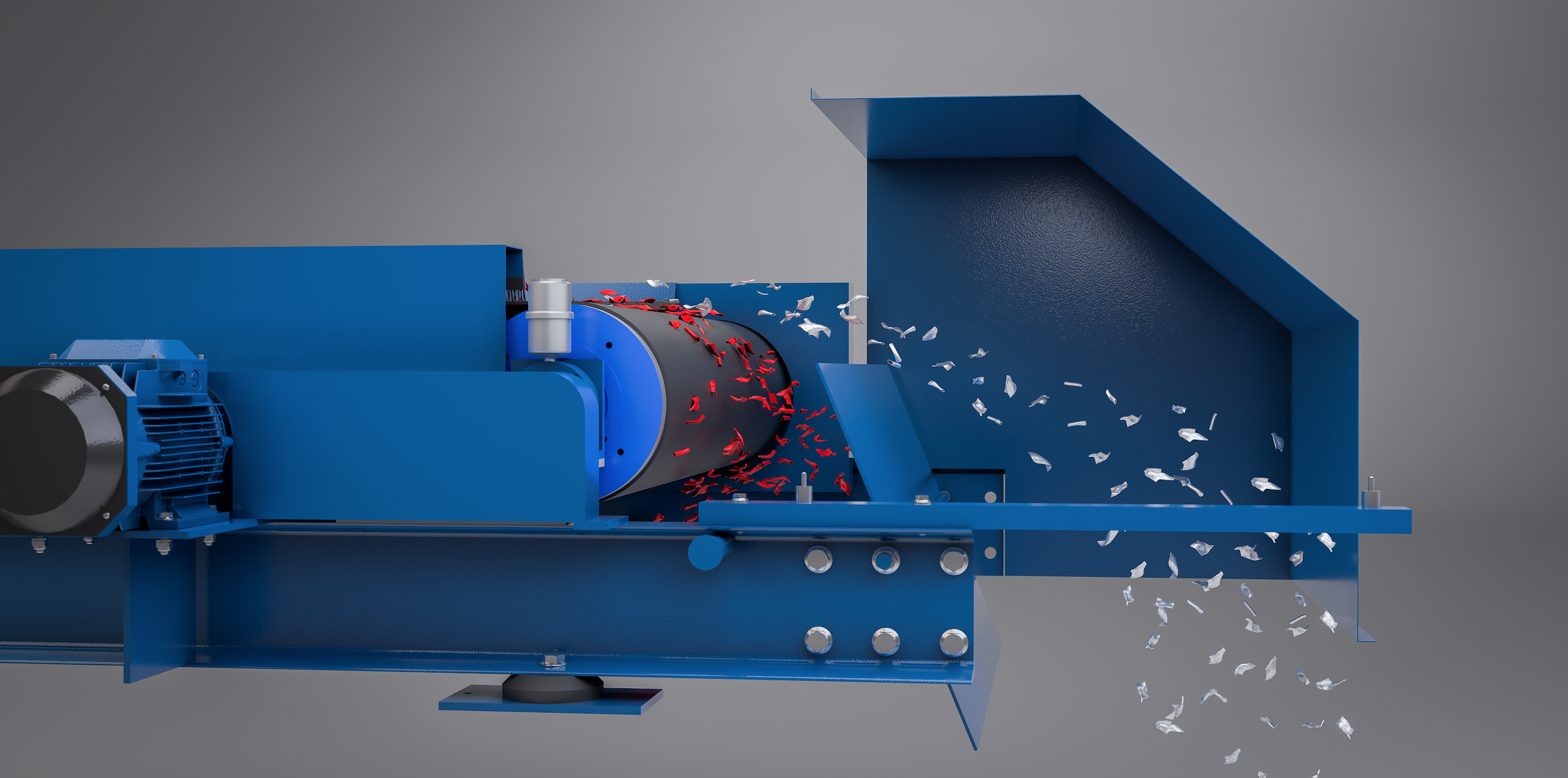

El principio físico de las corrientes de Foucault está basado en un campo magnético alternativo, es decir, en un campo magnético donde el polo Norte y el Sur cambian alternativamente.

Supongamos un simple imán. Las líneas de fuerza que generan el campo magnético se cierran desde un polo magnético al otro (N-S). Si colocamos un metal férrico dentro de las líneas de fuerza, las mismas provocarán la atracción del mismo hacia el imán. Por el contrario, si colocamos un metal no férrico dentro de las líneas de fuerza, las mismas no producen ningún efecto sobre el metal no férrico.

Sin embargo, si el metal no férrico está sometido a un campo magnético alternativo, se crearán unas corrientes internas denominadas Corrientes de Foucault. Dichas Corrientes de Foucault generan un campo magnético opuesto al campo magnético generado por el imán. Esta fuerte oposición de campos magnéticos provoca una repulsión entre ellos y, por tanto, el metal no férrico será literalmente despedido de su trayectoria natural separándose del resto de materiales.

Un relé es un dispositivo electromecánico que nos permite la conmutación de una línea eléctrica de media o alta potencia a través de un circuito electrónico de baja potencia.

La principal ventaja y el motivo por el que se usa bastante en electrónica es que la línea eléctrica está completamente aislada de la parte electrónica que controla el relé. Es decir, podemos construir un circuito electrónico (un temporizador, una fotocélula, etc.) y, a través de un relé, controlar cualquier tipo de aparato conectado a la red eléctrica.

Conectando un relé

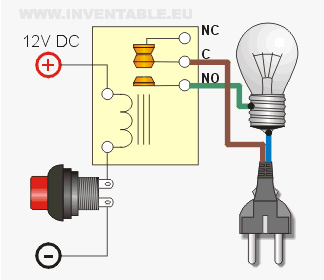

El modo más simple para controlar un relé es a través de un pulsador o un interruptor alimentado con baja tensión continua como se ve en la figura.

En el ejemplo, el relé tiene una bobina para 12VDC que es el tipo más usado como interfaz para circuitos electrónicos de control. Como pueden ver, los cables que van al pulsador son de baja tensión y baja corriente, pudiendo por lo tanto, usarse pulsadores, interruptores y cables de conexión de baja tensión y sin peligro de electrocución.

Cuando circula una corriente por la bobina de 12V crea un campo magnético que mueve la armadura y conmuta los contactos principales. Como pueden notar, la lámpara y los contactos del relé se encuentran conectados a la tensión de la red eléctrica pero esta parte está aislada respecto a los 12V de la bobina y del pulsador.

En los conmutadores  tenemos un tercer contacto conocido como NC, es decir "normalmente cerrado" (NC: "normally closed" en inglés) que nos permite de trabajar al contrario, es decir, cuando el relé se activa la lámpara se apaga.

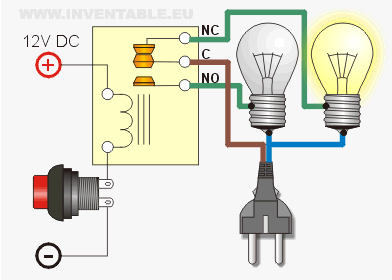

En la figura animada podemos ver un relé que en condiciones de reposo (no activado) mantiene encendida una lámpara gracias al contacto NC. El mismo circuito con el relé activado apaga la lámpara mientras que la otra se enciende.

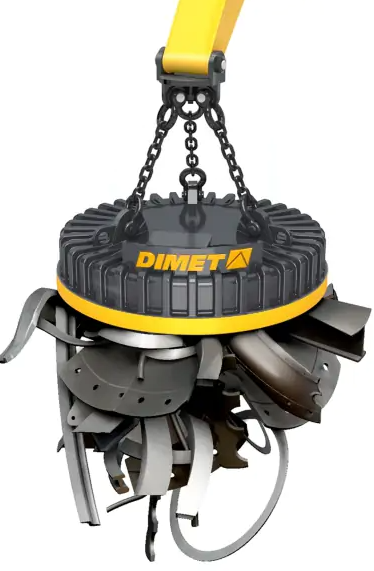

Las grúas electromagnéticas son equipos de izaje industrial que emplean un electroimán de gran potencia para levantar y transportar materiales ferromagnéticos (principalmente hierro y acero).

🏭 Aplicaciones industriales

Acerías: manejo de lingotes y planchas calientes.
Chatarrerías: carga y descarga de chatarra.
Puertos: manipulación de contenedores metálicos.
Reciclaje: separación de metales ferrosos.


🔬 Ventajas técnicas

Encendido y apagado instantáneo.
Manipulación rápida de grandes volúmenes.
No requiere ganchos ni cadenas.
Alta capacidad de carga (pueden levantar varias toneladas).

En esta tabla tenemos un ejemplo de los diferentes modelos de electroimán para el fabricante DIMET:
